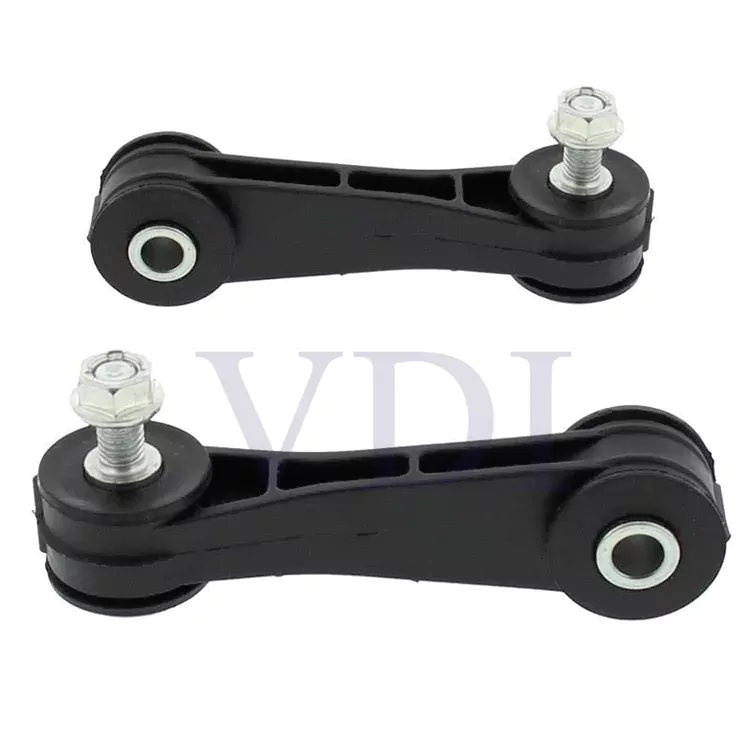

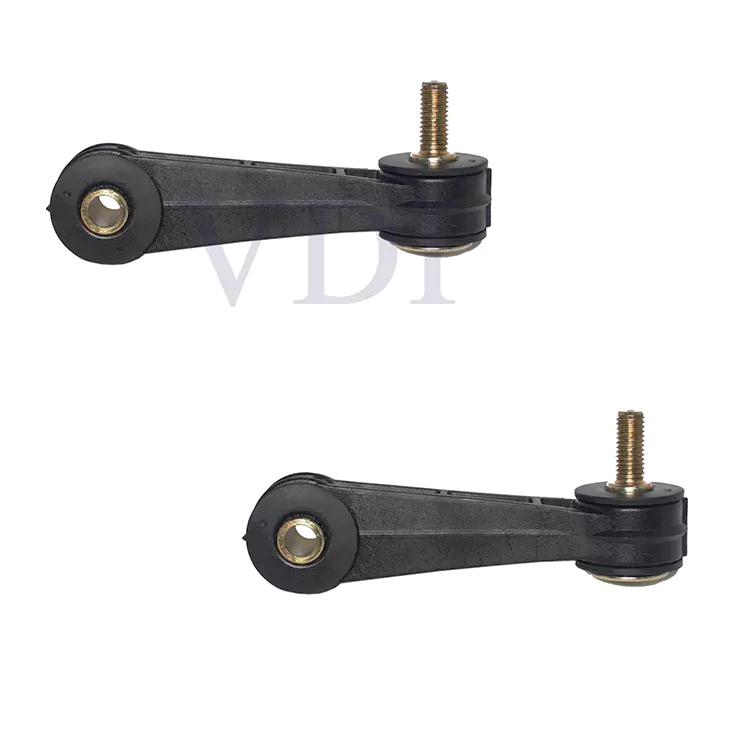

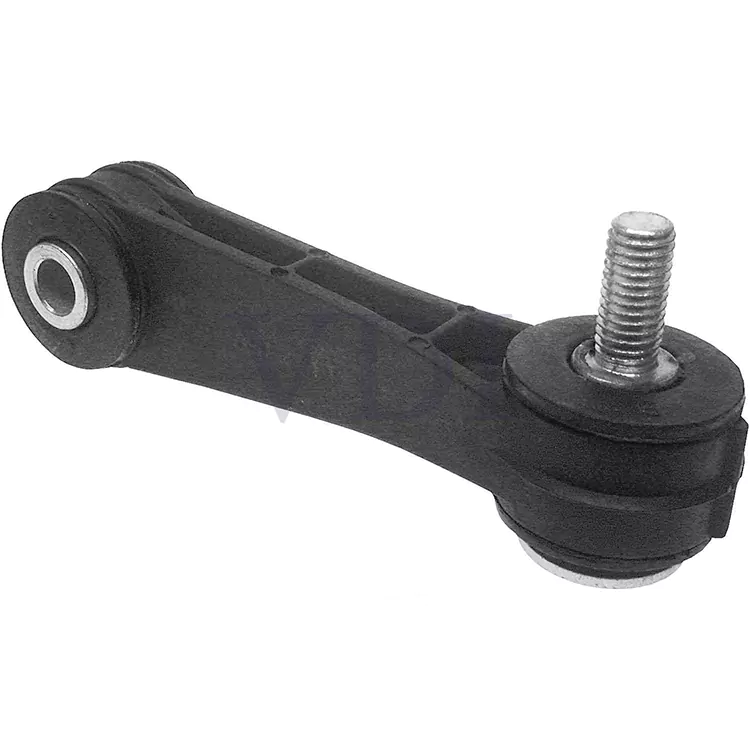

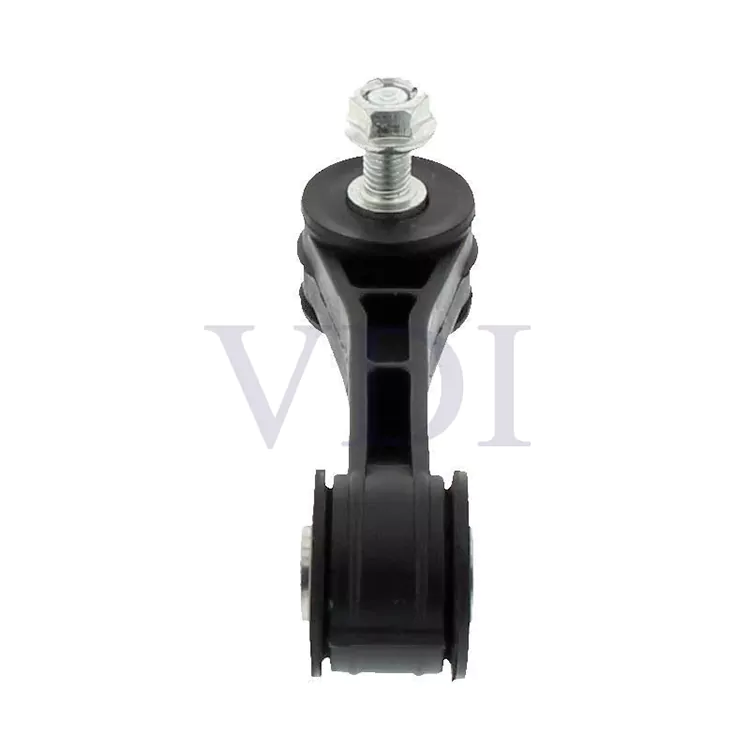

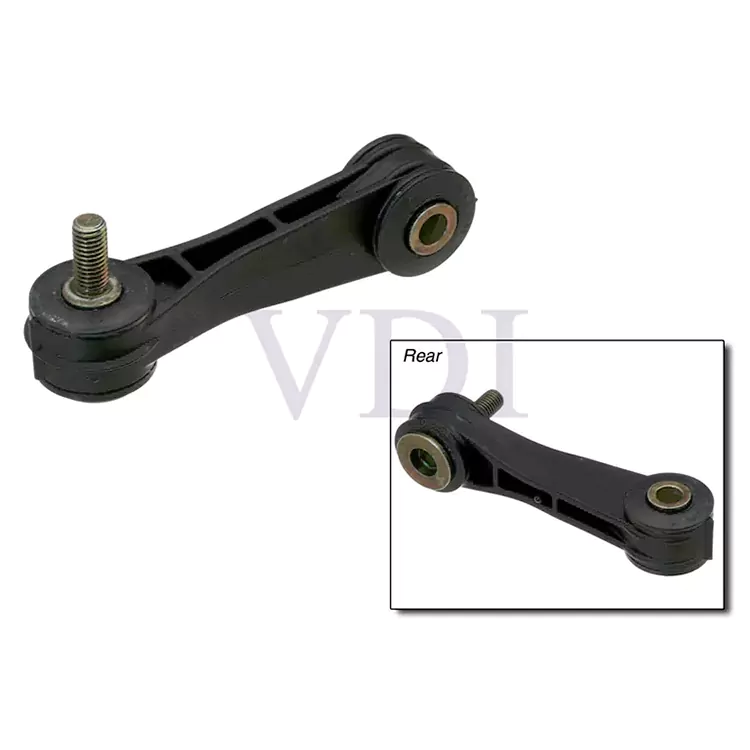

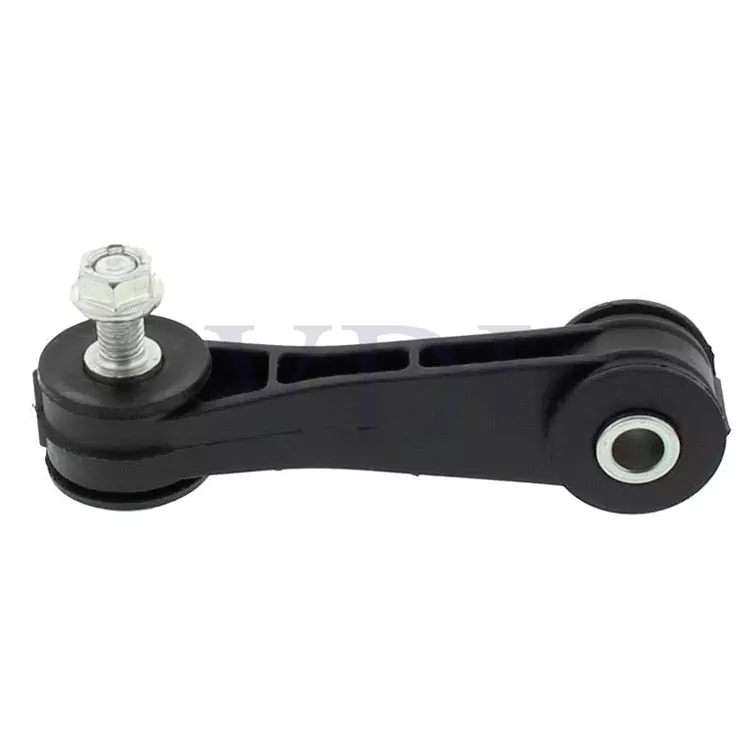

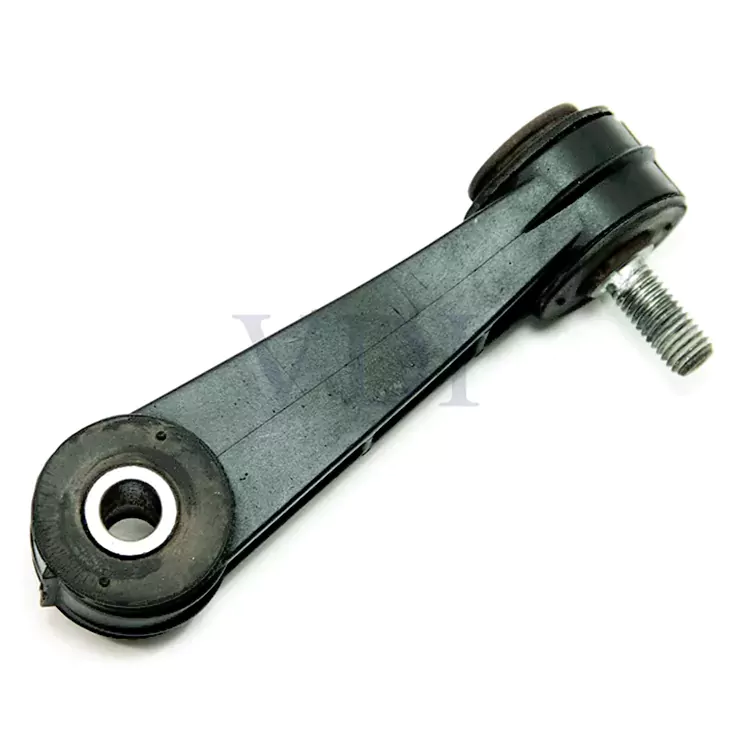

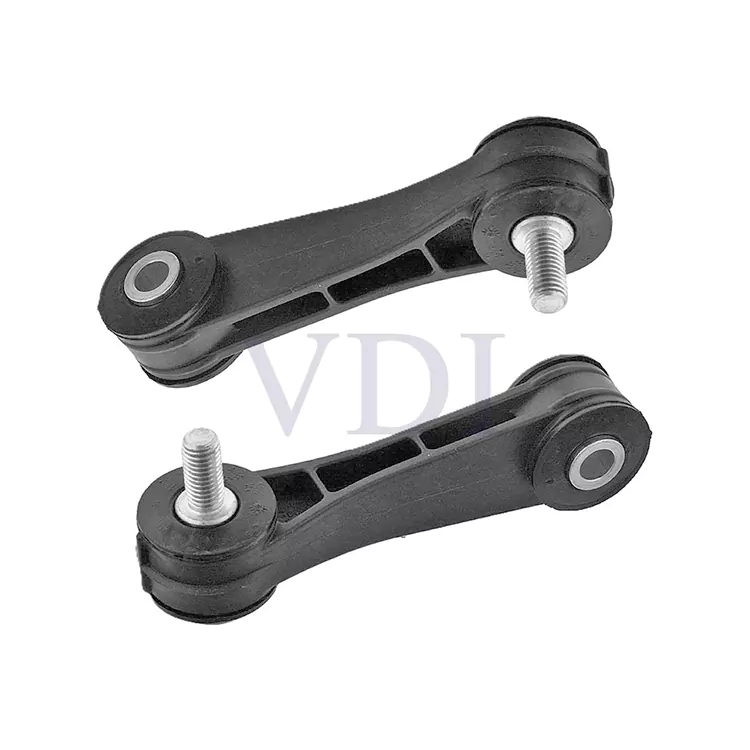

VDI Stabilizer link 1J0411315C je navržen tak, aby snižoval hluk a vibrace a zajistil tak hladký zážitek z jízdy. Minimalizuje opotřebení pneumatik zlepšením vyrovnání odpružení. Navíc zlepšuje odezvu systému odpružení a poskytuje větší pohodlí.
Náhradní NE:
1J0 411 315 B
1J0 411 315 J
Přizpůsobit:
AUDI A3
VW BORA/GOLF IV
NOVÝ BRUK
ŠKODA OCTAVIA I
SEAT LEON/TOLEDO II
Stabilizační táhla spojují kyvnou tyč s komponentami zavěšení, což pomáhá snižovat naklánění karoserie při zatáčení vozidla. Jak říká jeden nejlépe hodnocený mechanik na Redditu: „Sway bars jsou ovládací prvky, nikoli zavěšení. Nemají vliv na zarovnání.“ To znamená, že všechny jsou o vyvážení – ne o světlé výšce nebo geometrii kol – ale hrají obrovskou roli v tom, jak se vaše auto na silnici cítí.
● Je široce kompatibilní s různými modely automobilů a zajišťuje vynikající všestrannost.
● S nízkými náklady na údržbu nabízí vysokou hospodárnost a je hospodárnější pro dlouhodobé používání.
1. Stabilizační táhlo (také známé jako kyvné táhlo, sklopné táhlo nebo táhlo stabilizátoru) – jako je vysoce kvalitní a široce používaný VDI stabilizátor 1J0411315C – spojuje kyvné rameno s příčným ramenem nebo vzpěrou. Jeho hlavní funkcí je přenášet boční síly během zatáčení, snižovat naklánění karoserie, zlepšovat jízdní stabilitu a udržovat kontakt pneumatiky s vozovkou.
Běžné příznaky špatného spojení stabilizátoru:
● Vrzání nebo chrastění přes zpomalovače
● Pocit uvolněného nebo nejasného řízení
● Nadměrné naklánění karoserie v rozích
2. Kritická příprava před instalací (na základě servisních příruček OEM a osvědčených postupů ASE)
Stav vozidla:
● Vozidlo MUSÍ být zvednuto na zvedáku s koly zcela volně visícími (simuluje normální jízdní polohu)
● NIKDY nedotahujte šrouby na konec, když je odpružení zatížené (kola na zemi) – to předepne pouzdra a způsobí rychlé selhání
Kontrola dílů:
● Potvrďte správné levé (LH) vs. pravé (RH) části – mnoho odkazů je šikmých nebo specifických pro stranu
● Zkontrolujte, zda nejsou prachovky natržené a kulové čepy, zda nehrají nebo neváznou
Požadované nástroje:
● Správný imbusový klíč k uchycení kulového čepu a zabránění jeho otáčení
● Momentový klíč je povinný (viz tabulka níže)
● Na matici nikdy nepoužívejte pouze nárazovou pistoli. Jedna osoba musí pevně držet čep klíčem, zatímco druhá osoba utahuje matici, jinak dojde ke zničení vnitřního kulového kloubu.
3. Postup instalace krok za krokem (univerzální proces – založený na směrnicích Bosch, Moog, Mevotech a OEM)
|
Krok |
Akce |
Klíčový bod |
|
1 |
Odstraňte starý odkaz |
Nejprve uvolněte konec vodicí tyče 817, poté konec ovládacího ramene (nebo obrácení), aby nedošlo ke zkroucení tyče |
|
2 |
Vyčistěte montážní plochy |
Odstraňte veškerou rez a nečistoty pro čistý kontakt kov na kov |
|
3 |
Nainstalujte nový odkaz |
Vyrovnejte oba konce rukou – nikdy na něj neklepejte kladivem ani silou |
|
4 |
Rukou utáhněte matice |
Pouze pohodlný |
|
5 |
Spodní vozidlo |
KRITICKÉ: Spouštějte pomalu, dokud se pneumatiky zcela nedotknou země a odpružení není v normální světlé výšce |
|
6 |
Konečný točivý moment |
Aplikujte přesný točivý moment OEM jedním plynulým pohybem (viz tabulka) |
Zlaté pravidlo (zdůrazněné SAE & ASE):
„Točivý moment v jízdní výšce“ – Utažení odpružení v normální světlé výšce je nejdůležitějším krokem k zabránění předčasnému prasknutí pouzdra a selhání kulového kloubu.
4. Referenční tabulka specifikací točivého momentu (běžné platformy)
|
Platforma vozidla |
Konec výkyvné tyče (horní) |
Ovládací rameno / konec vzpěry (spodní) |
Poznámky |
|
GM / Chevrolet / Ford (FWD) |
45–55 N·m |
45–55 N·m |
Samojistné matice, jednou opakovaně použitelné |
|
VW / Audi (MQB a MLB Evo) |
65 N·m + 90° (nebo 50 N·m + 90°) |
Postupujte podle těchto kroků podložených odborníky: |
Horní vyžaduje krouticí moment + úhel + NOVÁ matice |
|
VW / Audi starší (PQ35/PQ46) |
50 Nm + 90° |
50 Nm + 90° |
Oba konce kroutící moment + úhel, vždy nové matice |
|
Toyota/Honda/Mazda |
40–50 N·m |
40–50 N·m |
Některé šrouby mají předem aplikovaný zajišťovač závitu |
|
BMW (podvozek F & G) |
65–70 N·m |
65–70 N·m |
Vždy nahraďte novými samojistnými maticemi |
|
Mercedes (W205/W213 atd.) |
60 Nm + 90° |
60 N·m (pouze točivý moment) |
Horní používá metodu krouticího momentu + úhlu |
DŮLEŽITÉ: Toto jsou pouze typické hodnoty. Rok, hnací ústrojí (FWD/AWD) a paket zavěšení může změnit specifikace. Vždy si to ověřte v tovární servisní příručce pro váš přesný model. Nesprávný točivý moment může vést k selhání spoje a ztrátě kontroly.
5. Kontroly po instalaci
● Vizuální kontrola: VDI Stabilizer Link 1J0411315C je bez deformace a protiprachový kryt není stlačený.
● Test odrazu: tlačte tělo nahoru a dolů – žádný řinčivý zvuk
● Úplný zámek řízení: spojka se nesmí dotýkat žádných jiných částí
● Test na silnici: přejíždějte zpomalovací nerovnosti a projíždějte zatáčky – ověřte, že hluk zmizel a jízdní vlastnosti jsou obnoveny
6. Nejčastější chyby při instalaci (záruční údaje OEM)
|
Chyba |
Výsledek |
|
Točení se zavěšenými koly |
Některé šrouby mají předem aplikovaný zajišťovač závitu |
|
Opětovné použití starých samojistných matic |
Matice se uvolní → riziko uvolnění článku |
|
Špinavé montážní plochy |
Špatný kontakt → uvolněné šrouby nebo praskliny způsobené napětím |
|
Vynucení spoje na místo |
Zkroucení těla → předčasné selhání kulového kloubu |
Správná instalace táhla stabilizátoru neznamená jen výměnu součásti – obnovuje to tovární manipulaci a bezpečnost. Vždy utahujte ve světlé výšce, používejte správné hodnoty utahovacího momentu a instalujte zcela nový hardware.
Vítejte u výběru prémiových dílů odpružení VDI – navržených tak, aby vydržely.
Spojka stabilizátoru (nebo spojka otočné tyče) je kritickou součástí zavěšení, která spojuje tyč stabilizátoru (tyč stabilizátoru) s příčným ramenem nebo sestavou vzpěry. Jeho primární funkcí je přenášení bočních sil během zatáčení, snižování naklánění karoserie, zlepšování stability vozidla a udržování kontaktu pneumatik s vozovkou.
⚠️ Důsledek poruchy: Opotřebené nebo poškozené články snižují přesnost ovládání a mohou přispívat k nebezpečné jízdní dynamice – zejména při nouzových manévrech.
(Podle obecných pokynů ASE a OEM)
|
Spodní vozidlo |
Frekvence kontrol |
|
Normální jízda (dojíždění, dálnice) |
Každé 2 roky nebo 40 000 km (25 000 mil) |
|
Těžký servis (časté výmoly, off-road, tažení, vysoká vlhkost / vystavení soli) |
Každý 1 rok nebo 20 000 km (12 000 mil) |
|
Flotila / Užitkové vozy |
Povinná kontrola při každé plánované údržbě |
✅ Nejlepší postup: Vždy kontrolujte články stabilizátoru během rutinních služeb zavěšení nebo zarovnání.
(Založeno na normách odpružení/řízení SAE J3016 a ASE A4)
Vyrovnejte oba konce rukou – nikdy na něj neklepejte kladivem ani silou
● Vyhněte se extrémně levným náhradním dílům – integrita kulového kloubu je pro bezpečnost zásadní.
● Viditelná rez, koroze nebo deformace těla článku nebo kulového čepu.
● Oddělení mezi pryžovou objímkou a kovovou objímkou (pokud existuje).
1. Test kývání rukou: Uchopte článek poblíž kulového kloubu a pevně jím pohybujte ve všech směrech.
A. Přijatelné: Minimální/žádný pohyb, hladký odpor.
b. Vyměňte, pokud: Je cítit nebo slyšet nadměrná vůle (>1 mm) nebo slyšitelné „klepání“/„klepání“.
2. Ověření silničního testu: Jeďte přes zpomalovací hrboly nebo nerovné povrchy nízkou rychlostí (10–20 mph).
A. Příznak: Ostrý „klepot“ nebo „rachot“ z předního nebo zadního zavěšení – obvykle symetrický (na obou stranách).
b. Poznámka: Hluk může napodobovat držáky vzpěr nebo pouzdra ramen nápravy – k izolaci použijte test kývání.
Okamžitě vyměňte táhlo stabilizátoru, pokud zjistíte cokoli z následujícího:
● Jakákoli axiální nebo radiální vůle v kulovém kloubu.
● Poškozená nebo prosakující prachová manžeta (i bez vůle).
● Popraskaná, ztvrdlá nebo vytlačená pryžová pouzdra (na spojkách typu pouzdra).
● Ohnutá nebo zkorodovaná spojovací tyč.
● Vozidlo vykazuje nadměrnou štíhlost těla nebo pocit uvolněného řízení, což souvisí s opotřebením článku.
1. Vyměňujte ve dvojicích – nikdy nevyměňujte pouze jednu stranu. Původní výrobce vyžaduje symetrii na obou stranách (např. dva VDI stabilizátory 1J0411315C), aby byla zajištěna vyvážená manipulace.
● Moderní stabilizátory (jako je VDI Stabilizer Link 1J0411315C) jsou navrženy tak, aby byly trvale utěsněné a nevyžadovaly údržbu.
● Nikdy nevstřikujte mazivo nebo olej – mohlo by dojít k protržení botičky nebo vymytí vnitřního maziva.
● Odkazy stabilizátoru jsou součásti, které nelze opravit.
● Vrzání nebo klepání při přejíždění výmolů nebo zpomalovacích hrbolů
● Konečný točivý moment musí být aplikován pouze tehdy, když je vozidlo v normální světlé výšce (kola na zemi, zatížení zavěšení).
● Utahování při zavěšení předpíná pouzdra, což způsobuje předčasné selhání (podle SAE a ASE).
● Vyberte produkty, které splňují nebo překračují designové specifikace OEM – jako je originální VDI Stabilizer Link 1J0411315C.
● Dejte si pozor na shodu s normami ISO/TS 16949 (řízení kvality) a SAE J2534 (použitelnost).
● Vyhněte se extrémně levným náhradním dílům – integrita kulového kloubu je pro bezpečnost zásadní.
Bezpečnostní varování (doporučení NHTSA):
"Selhání stabilizátoru nemusí způsobit okamžité vyřazení vozidla z provozu, ale výrazně zhoršuje stabilitu při zatáčení nebo vyhýbacích manévrech, čímž zvyšuje riziko převrácení - zejména u SUV a lehkých nákladních vozidel."
1. Pravidelně kontrolujte – zvláště v náročných jízdních podmínkách.
2. Diagnostika pomocí fyzických + silničních testů – nespoléhejte se pouze na hluk.
3. Vyměňujte ve dvojicích – nikdy ne pouze na jedné straně.
4. Nainstalujte správně – točivý moment ve světlé výšce, žádné mazání, žádné opětovné použití opotřebovaného hardwaru.
5. Vyberte si vysoce kvalitní díly – bezpečnost závisí na spolehlivosti kulového kloubu, jak ukazuje VDI Stabilizer Link 1J0411315C.
Tato příručka poskytuje celosvětově uznávaný rámec pro správnou údržbu článků stabilizátoru, který není specifický pro vozidla. Je vhodný pro použití distributory, opravnami, školícími institucemi a technickými spisovateli.
Pokud jste někdy slyšeli řinčení přes zpomalovací hrboly nebo jste si všimli, že se vaše auto v zatáčkách silně naklání, mohou být na vině vaše táhla stabilizátoru (také nazývaná kyvná tyč nebo táhla stabilizátoru).
Co jsou tedy články stabilizátoru a co dělají?
Stabilizační táhla spojují kyvnou tyč s komponentami zavěšení, což pomáhá snižovat naklánění karoserie při zatáčení vozidla. Jak říká jeden nejlépe hodnocený mechanik na Redditu: „Sway bars jsou ovládací prvky, nikoli zavěšení. Nemají vliv na zarovnání.“ To znamená, že všechny jsou o vyvážení – ne o světlé výšce nebo geometrii kol – ale hrají obrovskou roli v tom, jak se vaše auto na silnici cítí.
K podezření na problém nepotřebujete výtah. Zde je to, co hlásí skuteční řidiči (a co potvrzují vyhledávání Google):
● Vrzání nebo klepání při přejíždění výmolů nebo zpomalovacích hrbolů
● Chrastění během zatáček
● Pocit uvolněného nebo nejasného řízení
● Přílišné naklánění karoserie v zatáčkách – zvláště patrné u SUV a nákladních automobilů
Tyto příznaky se často časem zhoršují. A i když vás špatné táhlo stabilizátoru nenechá ve štychu, NHTSA varuje, že to může „výrazně zhoršit stabilitu při úhybných manévrech“, což zvyšuje riziko převrácení – zejména u vyšších vozidel.
Test zlatého standardu? „Test vrtění“.
1. Zvedněte auto tak, aby kola volně visela.
2. Uchopte táhlo stabilizátoru poblíž kulového kloubu.
3. Tvrdě s ní zatřeste ze strany na stranu a nahoru a dolů.
✅ Dobrý odkaz: Působí jako skála, s nulovou hrou a žádným hlukem.
❌ Špatný odkaz: Více než 1 mm pohybu nebo slyšitelné „cvaknutí“ = čas na výměnu.
Mnoho domácích kutilů to přeskočí a jen poslouchá hluk – ale zvuky silnice mohou napodobovat držáky vzpěr nebo pouzdra ovládacích ramen. Vždy potvrďte testem kývání.
Dokonce i po výměně vysoce kvalitního kritického dílu, jako je VDI Stabilizer Link 1J0411315C, mnoho vozů po několika týdnech stále zažívá stejný řinčivý zvuk. proč tomu tak je?
Protože montér utahoval matice, když bylo auto ještě na zvedáku.
DŮLEŽITÉ: Toto jsou pouze typické hodnoty. Rok, hnací ústrojí (FWD/AWD) a paket zavěšení může změnit specifikace. Vždy si to ověřte v tovární servisní příručce pro váš přesný model. Nesprávný točivý moment může vést k selhání spoje a ztrátě kontroly.
Tento jediný krok zabrání 90 % návratů, ale ve většině výukových programů na YouTube chybí.
Postupujte podle těchto kroků podložených odborníky:
1. Vyměňujte ve dvojicích – nikdy nevyměňujte pouze jednu stranu. Původní výrobce vyžaduje symetrii na obou stranách (např. dva VDI stabilizátory 1J0411315C), aby byla zajištěna vyvážená manipulace.
2. Používejte nový hardware – Samojistné matice by se nikdy neměly znovu používat.
3. Nikdy nemažte článek – Moderní články stabilizátoru jsou utěsněny po celou dobu životnosti. Přidání maziva může botu protrhnout.
4. Točivý moment ve světlé výšce – Konečné utažení pouze, když je vůz na zemi.
5. Vyberte si vysoce kvalitní díly – levné komponenty často rychle selžou. Hledejte certifikaci ISO/TS 16949 a specifikace OEM třídy (jako je VDI Stabilizer Link 1J0411315C).
Odkazy stabilizátoru jsou malé, ale kritické. Neovlivňují seřízení, ale přímo ovlivňují bezpečnost, stabilitu a jistotu jízdy. Zkontrolujte je každých 25 000 mil (nebo ročně v drsných podmínkách), diagnostikujte testem kývání a vždy je správně nainstalujte.
● Přílišné naklánění karoserie v zatáčkách – zvláště patrné u SUV a nákladních automobilů
Námi nabízený článek stabilizátoru 1J0411315C je vyroben z vysokopevnostní oceli nebo hliníkové slitiny, což zajišťuje vynikající odolnost proti únavě a dlouhou životnost. Každá součást prochází před opuštěním továrny přísným testováním, včetně testů odolnosti proti vysoké teplotě, korozi a zátěže, aby byl zajištěn stabilní a spolehlivý výkon v různých prostředích, což snižuje potřebu častých výměn nebo oprav.
