Jak si všichni musíme uvědomovat, je jednou z klíčových součástí vašeho vozu. Držáky převodovky jsou odpovědné za udržení této klíčové součásti na místě. Díky tomu jsou úchyty převodovky stejně důležité jako převodovka samotná. Pochopení toho, co dělá a jak se může pokazit, je proto nezbytné pro každého uživatele automobilu.
Uložení převodovky je obecně velmi jednoduché ve své konstrukci, ale vykonávají mimořádně důležitou práci. Selhání uchycení převodovky není příliš časté, ale může se stát ve vašem vozidle v určité fázi jeho životnosti. V tomto příběhu uvidíme, jak se na takovou situaci připravit, pokud nastane.
Je také důležité vědět, co je potřeba k odhalení špatného uložení převodovky. Aby toho nebylo málo, můžeme vidět, jak se vyměňují uchycení převodovky. Víte, pro kutily mezi námi.
● Co jsou zač?
● Typy
● Příznaky
● Kontrola a diagnostika
● Výměna

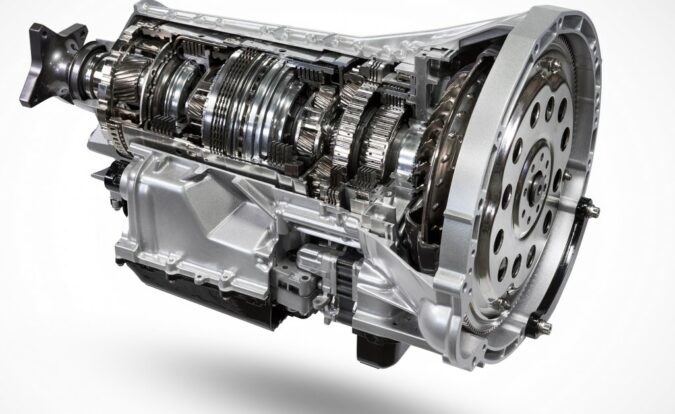

Jednoduše řečeno, držáky pro vaši převodovku. Je to o něco jednodušší. Držáky převodovky připevňují převodovku k vozidlu. To pomáhá při integraci těžké převodovky s hmotností vozidla. To může pomoci zlepšit pohodlí a manipulaci.
Držáky převodovky mají na starosti především dvě funkce. Udržování převodovky na místě je nejzřetelnější. Většina vozidel bude mít alespoň dva držáky převodovky pro upevnění převodovky a její připojení k rámu vozidla.
Tím je převodovka pevně uchycena k rámu, čímž je zajištěno, že se během jízdy neposouvá. To je zvláště důležité, protože vnitřky převodovky jsou těsně umístěny. Špatné vychýlení může způsobit řazení převodovky a způsobit problémy během jízdy.
Druhou funkcí uložení převodovky je snížení vibrací, které pronikají do vozidla. Stejně jako držáky motoru, které tlumí vibrace z motoru. Očekává se, že stejnou funkci budou plnit i uložení převodovky, tentokrát však s vibracemi spojenými s řazením převodových stupňů. Uložení převodovky využívá pryžová pouzdra nebo speciální kapaliny k tlumení těchto vibrací.
Tato funkce uložení převodovky je zodpovědná za vyžehlení většiny vibrací prosakujících do kabiny. Držáky motoru také přispívají k potlačení vibrací z motoru.
Je také dobré vědět, že konstrukce a základní funkce uložení převodovky jsou úplně stejné jako uložení motoru. Oba jsou vyrobeny ze stejných materiálů, stejné konstrukce a používají se ke stejným úkolům. Jediný rozdíl mezi nimi je část, kterou pomáhají namontovat. Motor a převodovka, pro referenci.
Stejně jako u všech autodílů jsou držáky převodovky různých typů. Výrobci volí různé druhy uložení převodovky na základě mnoha faktorů. Než se do nich ponoříme, podívejme se, jaké možnosti jsou k dispozici v různých vozidlech
1. Gumové držáky převodovky
Jedná se o nejjednodušší druh uložení převodovky. Je to v podstatě kovová nádoba vycpaná pevným pryžovým materiálem. Kovová část pryžových držáků převodovky je silná montážní konzola, která dodává dílu pevnost. Tato kovová konstrukce je dostatečně pevná, aby udržela převodovku na místě a zvládla její hmotnost, když je vozidlo v pohybu.
Na nerovných cestách je pro uložení převodovky těžké zvládnout hmotnost převodovky. Se silnými montážními konzolami mohou upevňovací prvky utáhnout sevření převodovky a spojit ji s rámem vozidla.
Uvnitř kovového držáku používají pryžové držáky převodovky elastický pryžový materiál k tlumení vibrací. Pohyblivé části uvnitř převodovky mohou posílat vibrace přes úchyty do kabiny. Pokud nejsou uchycení převodovky navržena tak, aby absorbovala tyto vibrace, mohou se dostat dovnitř sedadly a zvýšit hladinu hluku a vibrací. Když k tomu dojde, sníží se pohodlí.
Jako nákladově efektivní způsob, jak zabránit těmto vibracím pronikat do kabiny, se používají pryžové držáky převodovky. Elastický pryžový materiál uvnitř kovového držáku drží spojovací rameno převodovky. Rameno se takto nedotkne žádné kovové části, čímž jsou vibrace udržovány na minimu. Gumová část absorbuje vibrace, které se nedostanou k držáku.
To pomáhá tlumit tyto vibrace na minimum. Ale stejně jako většina cenově výhodných technologií má pryžové uložení převodovky své vlastní nevýhody. Přestože jsou vibrace tlumeny, některé z nich se dostanou do kabiny. Pro ekonomická vozidla, kde je cena primárním zájmem, to není problém. Ale u luxusních vozů to není přijatelné. Potřebují lepší technologie ke zlepšení pohodlí.
2. Hydraulické držáky převodovky naplněné kapalinou
Aby se zlepšily výhody pryžových uložení převodovky, některá prémiová auta používají hydraulická uložení. Gumové úchyty dokážou zabít jen tolik vibrací. Takže u těchto vozů, které potřebují optimální komfort, tato úroveň tlumení nemusí ubrat. Protože cena není v těchto segmentech trhu přísným omezením, výrobci mohou experimentovat s různými druhy uložení převodovky, a proto je to nabízeno.
Uložení hydraulické převodovky funguje stejně jako uložení hydraulického motoru. Oba používají kapalinu nebo gel uvnitř držáků k absorbování vibrací. To je mnohem účinnější než pryžové uložení, protože tyto kapaliny mají vynikající tlumicí schopnosti.
Jejich vynikající schopnost tlumení z nich dělá oblíbenou volbu, kde je pohodlí prvořadé. Ale tento typ držáků převodovky má také své nevýhody. Stejně jako u každé pokročilé technologie je hlavním problémem cena. Díky své složité konstrukci, specializované kapalině a požadovaným těsněním jsou tyto druhy držáků dražší než jednoduché pryžové jednotky.
Přidané náklady omezují jejich použití na prémiové vozy, jejichž trh není příliš citlivý na cenu. Kromě toho nejsou hydraulické držáky tak odolné jako pryžové držáky. Gumové úchyty s pevnou a jednoduchou konstrukcí vám vydrží mnoho let. Potřebují nějakou dobu výměnu, ale určitě přežijí upevnění hydraulické převodovky. Hydraulické držáky také přinášejí problém, který je běžný pro jakoukoli kapalinu v autě, netěsnosti.
Hydraulické držáky jsou proto dobré pouze tehdy, když dáváte přednost pohodlí před cenou a životností. Přestože najde méně aplikací než gumové držáky, pohodlí, které přináší na stůl, je na špičkové úrovni.
3. Aktivní držáky
Vzhledem k tomu, že se tento příběh zaměřuje na držáky převodovky, aktivní držáky nemusí vypadat jako dokonalé, protože tato technologie se většinou používá v držákech motoru. Ale protože uložení motoru má stejnou konstrukci a v podstatě stejnou funkci jako uložení převodovky, je výhodné znát nejnovější trendy v oboru.
Po gumových a hydraulických úchytech jsou aktivní hydraulické úchyty nejmodernější možností dostupnou na trhu. Tato technologie se většinou používá pro uložení motoru, protože musí tlumit ještě vyšší vibrace než uložení převodovky.
Aktivní držáky jsou v podstatě to, co říká jejich název. Aktivně mění tuhost držáku, aby se přizpůsobily situaci. Při volnoběhu se motor více třese. Držáky se uvolní, aby aktivně absorbovaly tyto vibrace. Když otáčky motoru stoupnou, držáky mohou ztuhnout a zabránit motoru v nechtěných pohybech.
Existují různé druhy aktivních držáků. Zde je několik z nich:
A) Aktivní držáky aktivované vakuem
V tomto druhu aktivních držáků bude uvnitř dutá komora. Tato dutá komora umožňuje aplikovat podtlak podle potřeby a měnit tuhost držáku.
Při volnoběhu motoru se předpokládá, že držáky budou absorbovat více, aby mohly absorbovat vibrace. V případě vakuově ovládaných aktivních držáků se to provádí aplikací vakua na držák. S rostoucími otáčkami motoru se toto pomalu uvolňuje, aby se zvýšila tuhost uložení.
Tato změna tuhosti se provádí prostřednictvím vakuového spínacího ventilu (VSV), který je řízen řídicím modulem hnacího ústrojí (PCM). Problém s těmito druhy ventilů zahrnuje únik podtlaku, ke kterému může dojít po několika letech používání.
Jelikož se jedná o mechanický systém, ponechává více prostoru pro zlepšení. A jako vždy na scénu skočí elektronika, aby ji vylepšila.
B) Elektronicky ovládané aktivní držáky
Namísto použití vakuových trubic a ventilů mají tyto ventily elektronický systém, který mění tuhost držáku. Elektronické ovládání je řízeno samotným řídicím modulem hnacího ústrojí.
Při volnoběhu motoru je hydraulické uložení elektronicky uvolněno, aby se zvýšila volnost, a proto absorbuje drsnější vibrace. Při vyšších otáčkách motoru držák ztuhne, aby se omezil pohyb motoru. Nebo v případě uložení převodovky omezují pohyb převodovky.
C) Magneto-reologické držáky
Dalším komplexním, ale účinným obratem na poli montáží jsou magneto-reologické montáže. Delphi s touto technologií nedávno přišlo a je podobná některým technologiím aktivního odpružení, které jsou v současnosti k dispozici.
Magneto-reologický držák je typ hydraulického držáku. Tekutina v těchto držákech obsahuje malé částice železa v ní suspendované. V závislosti na zatížení je na držák aplikován elektrický proud nebo magnetické pole. Když k tomu dojde, částice železa se seřadí, čímž se zvýší viskozita tekutiny, ve které se nacházejí.
Tuto ovladatelnou změnu viskozity lze snadno využít k řízení charakteru držáku. Jak se mění otáčky motoru a zatížení, může magneto-reologický držák podle potřeby měnit viskozitu kapaliny, ztuhnout nebo uvolnit držák.
Mikroprocesor řídí činnost magneto-reologického držáku a dodává data dodávaná do řídicího modulu hnacího ústrojí. Uvnitř držáku je snímač tlaku tekutiny, který posílá zpětnou vazbu do procesoru, aby mohl provádět úpravy na cestách.
Samozřejmě, jako každá složitá technologie, diagnostika, oprava nebo výměna jsou drahé. Garáže se speciálními skenovacími nástroji mohou detekovat problém pouze s těmito držáky. Můžete také očekávat docela slušný účet za opravu, pokud a když se jeden z nich pokazí.
D) Držáky pro tlumení vibrací
Žádná technologie není dokonalá. Vše nechává prostor pro to, aby to někdo vylepšil. V roce 2009 představil Lexus u svého sedanu ES držák tlumící vibrace. Tato technologie se inspirovala sluchátky s potlačením hluku, aby se snížily vibrace motoru.
Namísto tlumení těchto vibrací mají tyto držáky aktivní motor. Tento motor generuje protivibrace, které ruší stávající vibrace a účinně je zabíjejí.
Tyto držáky jsou dodávány se samostatným počítačem, který se nazývá Active Control Engine Mount ECU. K napájení této ECU, akcelerometr připojený k přední části čte množství otřesů motoru a přenáší data. ECU také přijímá vstupy z nesčetných dalších zdrojů. Patří mezi ně poloha převodového stupně, rychlost vozidla, poměr zatížení motoru a další.
Motor provádí výpočty podle vstupů. Poté vytváří protivibrace vzhledem ke vstupu, aby vše efektivně vyhladilo.
Diskutovali jsme o tom, co jsou držáky převodovky. Také jsme viděli, v jakých příchutích přicházejí. Je to zdánlivě jednoduchá technologie, kterou inženýrství prosadilo ve snaze o další zdokonalení. Moderní uložení převodovky jsou náchylná k poruchám kvůli jejich složitému hydraulickému a elektronickému nastavení.
To neznamená, že běžná pryžová uložení převodovky jsou imunní vůči selhání. Ano, jsou odolnější než moderní hydraulické jednotky. Ale dříve nebo později to mohou vzdát i oni. Zvláště pokud vaše auto jezdí hodně a stárne.
S možnou poruchou držáku převodovky, která může mít nepříjemný výsledek, je užitečné vědět, co se stane, když se uvolní. S tím se musíme podívat na příznaky, které na vás vaše auto vyvolá, když se uvolní držáky převodovky. Ty jsou poměrně snadno rozpoznatelné, protože mohou zcela změnit zdokonalení vašeho vozidla. Ale v případě složitějších montáží může pouze správná diagnostika pomocí vhodného skenovacího nástroje přesně rozpoznat poruchu.
Takže ve špatných uloženích 101 převodovky je první lekcí, jak problém zjistit. Zde je několik příznaků, na které si můžete dávat pozor.
1. Vysoký hluk, vibrace a tvrdost
Jak víme, uložení převodovky se používá ke snížení vibrací pronikajícího do kabiny. Takže úplně prvním příznakem vadných uložení převodovky je zvýšená úroveň vibrací.
Vibrace se nejvíce projevují při volnoběhu motoru. Tehdy jsou vibrace na svém vrcholu a očividně je tehdy pocítíte nejvíce. Když vozidlo nastartuje jako první, pokud cítíte, že dochází k kývavému pohybu, dopředu nebo dozadu, může to být známkou špatného uložení převodovky. To se může stát většinou u vozidel s pohonem předních kol.
U vozidel s pohonem zadních kol to může být kývavý pohyb ze strany na stranu. Vibrace se mohou mírně snížit poté, co motor nabere otáčky, ale při volnoběhu jsou nejvýraznější.
Stejný rázový pohyb lze zaznamenat také při definitivním vypnutí motoru. Pokud k tomu dojde, můžete si být jisti, že vaše držáky převodovky povolily.
2. Vyšší hluk
Co se stane, když se vibrace zvýší? Spolu s tím se zvyšuje hluk. Když to vzdají uložení převodovky, můžete zpod kapoty slyšet docela děsivé zvuky. Ty se mohou pohybovat v intenzitě od malých bouchání až po hlasité zvuky, při kterých máte pocit, že motor upadne. Tyto zvuky vznikají při nárazu kovu na kov, protože držáky převodovky již tyto části nezajišťují.
Převodovka z auta nespadne, nehledě na to, že situace tak může vyznít. Není však bezpečné jezdit s těmito zvuky, protože uvolněná převodovka může zasáhnout jiné části a účinně je poškodit.
Stejně jako většina zvuků v autě se tyto zvuky také zesílí, když narazíte na výmol. Převodovka může řadit, když auto najede do výmolu. Ve své poloze může stoupat a klesat a vydávat děsivé bouchnutí.
3. Problémy se zatáčením
Protože držáky převodovky drží převodovku pevně na místě, porucha v jejich činnosti může převodovce umožnit pohyb. Když se auto pohybuje, převodovka se může řadit a způsobit problémy.
To může být nebezpečné zejména v zatáčkách. Síly G působící na vůz mohou také uvést převodovku do pohybu. Mezitím může tento pohyb čelit setrvačnosti těžké převodovky. S probíhajícím přetahováním a ničím, co by jej drželo na místě, se může váha převodovky prudce posunout.
To může být nepříjemnost při zatáčení nebo to může být úplná katastrofa, v závislosti na tom, jak rychle jedete. Pokud jsou síly v zatáčkách vysoké, převodovka může řadit dále a narušit rovnováhu vozidla.
4. Flex podvozku
Spíše než o symptom jde o katastrofický následek. Převodovka je těžký díl pod kapotou vozidla. Když se takto těžký díl spojený s podvozkem pohybuje, není překvapením, že se podvozek poškodí.
Zejména když přejíždíte hrbol nebo výmol, nebo když jedete rychle zatáčkou, může se váha příliš posunout. Tento náhlý pohyb může ohnout nebo ohnout podvozek vozidla. V těžkých případech úplně vypadne z tvaru.
Pokud zaznamenáte některé nebo všechny z výše uvedených příznaků, je pravděpodobné, že se vaše držáky převodovky vzdaly. Chcete-li to potvrdit, budete muset zkontrolovat několik znaků. To vám může poskytnout jasnou představu o tom, co se pokazilo a co lze udělat pro jeho nápravu.
1. Poslouchejte abnormální zvuky U příznaků špatného upevnění převodovky jsou velmi důležité zvuky klepání a bouchání. Takové zvuky můžete poslouchat z vašeho motoru. Zejména když motor běží naprázdno nebo když je zapnutý/vypnutý. Podobné zvuky se ozývají při změně zatížení motoru.

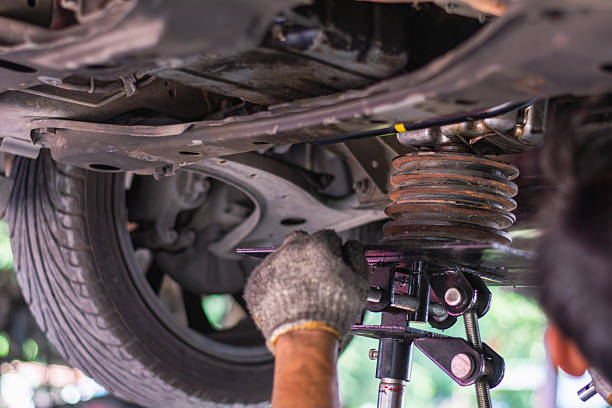

2. Prohlédněte spodek vozidla Zvedněte své vozidlo a podívejte se pod něj, abyste našli nějaké nesrovnalosti. Pokud se držáky převodovky vážně pokazily, můžete vidět, že převodovka trochu poklesla. Jinak můžete přímo zkontrolovat uchycení převodovky, abyste našli uvolněné držáky nebo šrouby.
3. Zkontrolujte držáky převodovky Zatímco je vaše vozidlo na zvedáku, podívejte se na gumu držáků převodovky. Pokud je pryž shnilá nebo prasklá, možná budete muset vyměnit držáky. Shnilou gumu nelze opravit. Výměna je jediná oprava.
Nejlepší možností, jak vyměnit držáky převodovky, je odvézt vozidlo do garáže. Ale pro kutily mezi námi je zde průvodce, který vás provede procesem výměny držáků převodovky.
1. Uvolněte špatné úchyty převodovky Jakmile zjistíte špatné úchyty převodovky, měli byste zaparkovat vozidlo na rovném povrchu a přiškrtit kola. Postříkejte šrouby na držáku penetrační kapalinou a nechte ji do nich vsáknout.
K uvolnění šroubu na držáku použijte lámací tyč nebo dva klíče spojené k sobě. Použití těchto delších ramen může pomoci poskytnout větší točivý moment a dosah.
2. Zvedněte auto

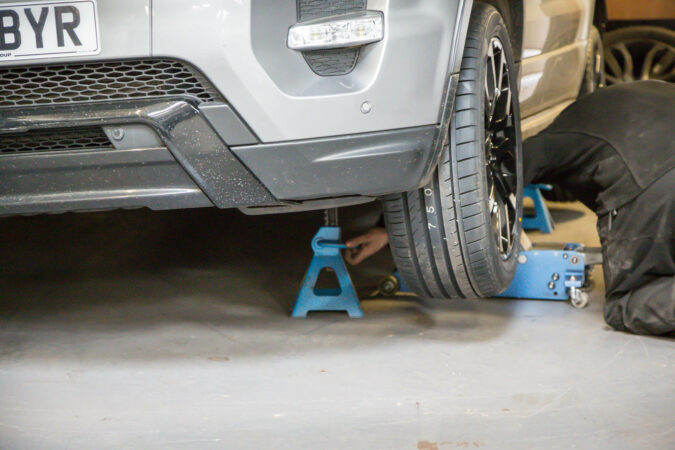

Zvedněte vůz pomocí zvedáku nebo hydraulického zvedáku, pokud k němu máte přístup. Pro podporu přenosu použijte jiný jack. Ujistěte se, že jste zvedák umístili správně pod převodovku na pevný povrch. Použijte několik dřevěných bloků na podporu převodovky a zvedněte vozidlo o něco více. To může uvolnit tlak ze šroubů. Nyní můžete snadno demontovat držáky převodovky.
3. Vyměňte uchycení převodovky
Po odstranění šroubů z držáků vyjměte držáky z jejich pozice. Ujistěte se, že vždy kupujete originální držáky převodovky pro výměnu. Zasuňte nový držák na místo pomocí kladiva a šroubováku. Nový držák může být vyšší než stávající, protože pryž ještě není stlačena. Takže to může trvat trochu šťouchání, než to vmáčknete.
Po nasazení nového držáku do prostoru a pevně jej přišroubujte. Použijte kapalinu pro zajišťování závitů, abyste se ujistili, že se časem neuvolní. Vozidlo můžete zvednout o něco více, abyste se ujistili, že montáž bude snadná. Poté spusťte vozidlo dolů a pomocí momentového klíče šrouby úplně utáhněte.
Některé kovy a gumy nemusí vypadat jako složitá kombinace. Ale tato malá část může způsobit velké škody, pokud je ignorována. Je bezpodmínečně nutné, abyste zkontrolovali a potvrdili, že uložení převodovky vozidla je vždy v nejlepším stavu.
Můžete si pořídit držák převodovky VDI 97037511801.
