Co definuje „prémiový“ podvozek? Inherentní dokonalost vestavěná do skvělého auta! Jen pár slovy: Solidní. Napjatý. Podpůrný. Podstatné. S vynikajícím tlumením, přesnou odezvou řízení, kultivovanou tichostí, snadným ovládáním a skálopevnou stabilitou v přímém směru.
Každý řidič to zažil: poté, co vozidlo nasbírá desítky tisíc kilometrů, podvozek začne vykazovat výše popsané anomálie. Ta kdysi okamžitá odezva, pocit z jízdy bez námahy a solidní podpora odpružení postupně mizí. Stručně řečeno, jak vozidlo stárne, tyto vytříbené vjemy pomalu mizí.
· Při nouzovém brzdění se podvozek chvěje a ztrácí přilnavost k vozovce
● Při nízkých rychlostech vozidlo při přejíždění nerovností táhne na jednu stranu
● Odpružení působí uvolněně, což má za následek zhoršenou manipulaci
● Vrzavé zvuky se objevují při stoupání do kopců, zatáčení nebo přejíždění zpomalovacích hrbolů a hrbolů
● Vozidlo neudržuje stabilitu v přímém směru a neúmyslně driftuje
Systém odpružení slouží jako kritické spojení mezi podvozkem a koly. Prostřednictvím elastických prvků, tlumičů a mechanismů přenášejících sílu zajišťuje tlumení, tlumení vibrací a řízený přenos síly.
Tato diskuse se zaměřuje konkrétně na pryžová pouzdra.
Uvnitř podvozku nejsou komponenty a otočné body pevně spojeny kovovými spoji. Místo toho jsou propojeny pryžovými pouzdry umístěnými přesně v koncových bodech geometrie zavěšení – v oblastech, kde se koncentrují síly. Boční, podélné a radiální zatížení od podvozku nepřetržitě působí na povrchy pryžových pouzder a vystavují tyto součásti dlouhodobému silnému namáhání. V kombinaci s degradací prostředí může vulkanizovaná spojovací vrstva mezi pryží a vnitřním pouzdrem prasknout. I bez viditelného praskání způsobuje dlouhotrvající únava ze zatížení pryžový materiál měknutí a ztrátu schopnosti udržovat přesné polohové vazby.
Řešení nadměrné únavy v pouzdrech tlumících vibrace – analýza problémů souvisejících s pouzdry:
● Vozidlo táhne na jednu stranu při přejíždění nerovností nízkou rychlostí; změkčený materiál pouzdra nedokáže udržet poziční omezení
● Uvolněné zavěšení a zhoršená ovladatelnost; stará a změkčená pouzdra nemohou udržet požadovanou podporu zavěšení
● Skřípání během stoupání do kopce, zatáčení nebo zpomalování; prasklá nebo delaminovaná pouzdra vytvářejí vnitřní tření a hluk
● Neschopnost udržet jízdu v přímém směru; měkčený materiál pouzdra nemůže při zatížení zachovat geometrii zavěšení
Vzhledem k nemožnosti dokonale rovného povrchu vozovky jsou vertikální reakční síly působící na kola často založené na nárazu. Zejména při jízdě vysokou rychlostí na nerovných silnicích mohou tyto nárazové síly způsobit nepohodlí řidiče. Pro zmírnění otřesů jsou v systému odpružení instalovány elastické prvky, které přeměňují tuhá spojení na elastická. Po absorbování nárazu tyto elastické prvky generují vibrace; trvalé oscilace vede k nepohodlí řidiče. Systém odpružení proto vyžaduje tlumicí komponenty k rychlému snížení amplitudy vibrací.

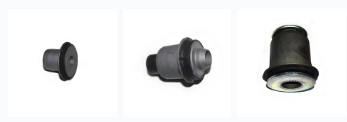

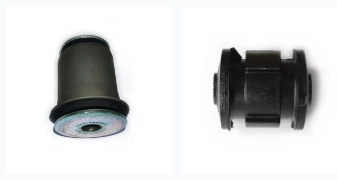

V konstrukčním řešení ramen nápravy využívají spojovací body pružné prvky kombinované s kulovými klouby. Tyto elastické prvky poskytují tlumení nárazů, tlumení a omezenou volnost otáčení a oscilace. V osobních automobilech se jako elastické prvky běžně používají pryžová pouzdra, zatímco u určitých konstrukcí se používají také hydraulická pouzdra a křížové závěsy.
Přirozené vlastnosti pryžových pouzder určují jejich široké použití, zatímco jejich strategicky kritické montážní polohy je činí náchylnými k opotřebení a poruchám.
Pryžová pouzdra jsou široce používána v systémech podvozků kvůli jejich jedinečným výhodám:
1. Pryžové komponenty nabízejí flexibilní geometrickou konstrukční svobodu, umožňující přesné vyladění tuhosti v axiálním, radiálním a torzním směru, aby byly splněny specifické technické požadavky.
2. Pryž může být pevně navulkanizována na kovová pouzdra, což zjednodušuje montáž a nosné konstrukce a zároveň odolává zatížení ve všech třech směrech.
3. Umožňují podstatnou elastickou deformaci bez trvalého poškození.
4. Vnitřní tření v pryži převyšuje tření kovu a zvyšuje se s frekvencí, což umožňuje pryžovým pouzdrům účinně potlačovat amplitudu rezonance.
5. Jejich instalace tlumí vibrace a nárazy přenášené z povrchu vozovky, zlepšuje vysokofrekvenční izolační výkon odpružení a snižuje vnitřní hluk na nerovných vozovkách.
Právě kvůli těmto vlastnostem jsou pryžová pouzdra univerzálně přijata – a strategicky umístěna v koncových bodech geometrie zavěšení, kde se koncentrují síly.
Gumová pouzdra vyžadují pravidelnou kontrolu a včasnou výměnu!
(Pro optimální výkon doporučujeme produkty VDI, jako je pouzdro ovládacího ramene 4D0407181H, speciálně navržené pro tyto kritické body připojení.)
Přátelské připomenutí: Tipy pro řízení k ochraně pryžových pouzder
1. Když se blížíte k vysokoprofilovým zpomalovacím nerovnostem, zpomalte a použijte techniku diagonálního přejezdu – nechte jedno kolo obejít nerovnost, zatímco druhé se přes něj převaluje – abyste minimalizovali nárazy na zavěšení.
2. Snižte rychlost pod 50 km/h při přejíždění po sobě jdoucích rychlostních hrbolů, čímž se uvolní zatížení přenášené ze silnice na podvozek.
3. Za jízdy se aktivně vyhýbejte krytům průlezů, výmolům a úlomkům vozovky, kdykoli je to možné.
4. Vyvarujte se agresivních manévrů řízení, které generují nadměrné boční síly na příčná ramena a závěsy.
5. Pravidelně kontrolujte součásti podvozku; po zjištění praskání nebo delaminace pryže doporučujeme výměnu za produkty VDI, jako je pouzdro ovládacího ramene 4D0407181H.
6. Provádějte běžnou rotaci pneumatik a geometrii kol, abyste minimalizovali abnormální síly působící na geometrii zavěšení.
