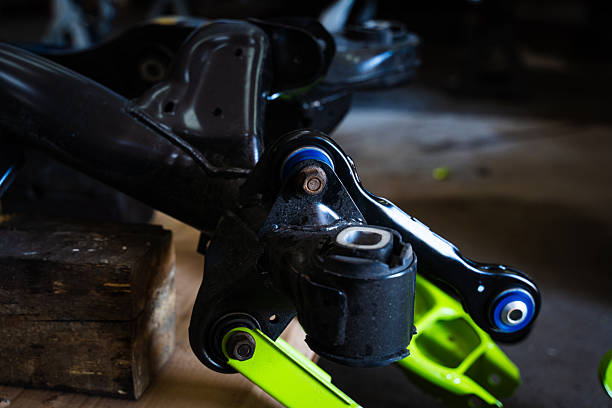

Pouzdra ramen nápravy v reálném provozu vozidla nejsou vystavena statickému zatížení, ale spíše vysokofrekvenčním, opakujícím se cyklům dynamického namáhání. Toto cyklické zatížení je primární příčinou nejběžnějšího způsobu selhání pouzdra: únavového selhání. Mikromechanismus únavy byl opakovaně potvrzen v mnoha dokumentech o gumové mechanice a automobilovém inženýrství. Ve svém jádru vzniká, když lokalizovaná napětí v materiálu opakovaně překračují mez konečného prodloužení kaučukových polymerních řetězců, což nakonec spouští nevratný postup od mikroskopických trhlin k makroskopickému porušení.
Pryž jako viskoelastický polymer podléhá rozvolňování, orientaci a prodlužování řetězce, když je natažen. Když místní napětí překročí konečné prodloužení materiálu – obvykle v rozsahu 50–80 % jeho prodloužení při přetržení tahem, v závislosti na složení – polymerní řetězce zaznamenají nevratné sklouznutí, rozříznutí nebo lokalizované roztržení. Tato mikropoškození se zpočátku projevují jako drobné dutiny nebo prasklina. Při opakovaných cyklech tah-komprese koncentrace napětí na špičce trhliny dále podporuje pomalé šíření trhliny kolmo ke směru hlavního napětí. Každý cyklus postupně zvyšuje délku trhliny; jakmile se nahromadí v kritickém rozsahu, mikrotrhliny se spojí do makroskopicky viditelných trhlin, což nakonec vede k roztržení pouzdra, rozpojení nebo úplné ztrátě elastické funkce. Tento proces se řídí klasickými zákony růstu únavových trhlin: rychlost růstu trhlin koreluje s rozsahem faktoru intenzity napětí prostřednictvím vztahu mocniny a konečné prodloužení materiálu přímo nastavuje práh pro iniciaci trhliny. Nižší nebo více nerovnoměrné prodloužení má za následek kratší únavovou životnost.
Ve specifické aplikaci pouzder ramen nápravy je únavové selhání vysoce korelováno s komplexním spektrem zatížení pohybu zavěšení. Podélné nárazy (např. přejezd zpomalovacích nerovností), boční síly v zatáčkách, vertikální komprese (např. náraz do výmolů) a torze (rotace ramen při řízení) se vzájemně prolínají a vytvářejí víceosou únavu. Konvenční gumová pouzdra jsou za těchto podmínek nejvíce náchylná ke „triaxiální koncentraci napětí“ ve středové oblasti: opakované tlakové napětí způsobí, že lokalizované vnitřní napětí překročí limit materiálu, generuje vnitřní mikrotrhliny, které se pak šíří směrem ven a vytvářejí prstencové nebo radiální povrchové trhliny. Testování ukazuje, že při typických spektrech silničního zatížení (ekvivalent 100 000–300 000 km provozu) je únavová životnost neoptimalizovaných pryžových pouzder často omezena tímto vnitřním mikropoškozením – nikoli povrchovým opotřebením.
Hydraulická pouzdra vykazují jedinečné způsoby únavového selhání díky jejich tekutinové dutině a struktuře clony. Zatímco poskytují nízkofrekvenční vysoké tlumení a vysokofrekvenční nízkou dynamickou tuhost díky proudění tekutiny, zavádějí také nové fyzikální hranice. Clona – obvykle vyrobená z kovu nebo technického plastu – je v průběhu času vystavena vysokotlakým pulzům tekutiny a opakovanému mačkání v důsledku deformace pryže. To může vést k místnímu opotřebení, deformaci nebo dokonce mikropraskání desky. V počátečních fázích opotřebení otupuje okraje otvoru, oslabuje škrticí účinek a způsobuje degradaci tlumení; ve vážných případech se dlaha zlomí nebo posune, což má za následek únik tekutiny. Pouzdro okamžitě ztrácí hydraulickou funkčnost a vrací se do standardního pryžového pouzdra, přičemž únavová životnost prudce klesá. Skutečné případy ukazují, že u mnoha hydraulických pouzder prémiových vozidel dochází po 80 000–120 000 km k abnormálnímu opotřebení clony, které má kořeny v konstrukcích, které podceňovaly špičkové pulzní tlaky kapaliny a místní koncentrace napětí během stlačování pryže – překračující mez únavy materiálu.
Dalším typickým případem je abnormální opotřebení dorazu (mezního bloku). Pouzdra ovládacího ramene často obsahují pryžovou zarážku, která omezuje nadměrné kývání ramene a poskytuje odpružení při limitech pohybu. Při brzdění při plném zatížení nebo extrémních terénních podmínkách vydrží doraz extrémně vysoké tlakové namáhání. Opakované nárazy snadno způsobují únavu při stlačení. Konečná tlaková deformace pryže je obvykle mnohem nižší než její prodloužení v tahu (molekulární řetězce se při stlačení nemohou volně přeskupovat jako při tahu). Jakmile místní tlaková deformace překročí 30–40 %, vytvoří se vnitřní kavitace a mikrotrhliny, které se pak cyklickým zatěžováním šíří do povrchového odlupování nebo lomu. U mnoha víceprvkových zadních zavěšení kol se za takových podmínek stává doraz prvním bodem selhání, což způsobuje nárazy kov na kov, hluk a zrychlenou únavu v jiných oblastech.
Fyzikální hranici trvanlivosti zásadně určují tři faktory: konečné prodloužení materiálu, práh růstu únavové trhliny a rovnoměrnost rozložení napětí. K překonání těchto limitů moderní design běžně přijímá následující strategie:
● Použijte analýzu konečných prvků (FEA) k přesné předpovědi lokálních špiček deformace při víceosém zatížení, čímž zajistíte, že maximální deformace zůstane pod 60 % konečného prodloužení materiálu;
● Zaveďte dutiny, zářezy nebo asymetrické geometrie pro homogenizaci napětí a zabránění trojosé koncentraci;
● Používat kaučukové směsi s vysokou tažností a nízkou hysterezí (např. se silanovými vazebnými činidly nebo nanoplnidly pro zlepšení stejnoměrnosti řetězce);
● Optimalizujte geometrii otvoru v hydraulických pouzdrech (např. větší zaoblení, povlaky odolné proti opotřebení), aby se snížil ráz pulzu;
● Použijte design progresivní tvrdosti nebo polyuretanové kompozity na dorazy pro sdílení extrémních tlakových zatížení.
Experimentální ověření ukazuje, že tyto optimalizace mohou prodloužit únavovou životnost pouzder 1–3krát, což obvykle posouvá životnost ze 100 000 km na více než 250 000 km.
Únavové selhání pouzder ramen nápravy nakonec není náhodné – je nevyhnutelným důsledkem toho, že materiály při opakovaném dynamickém namáhání dosáhnou svých fyzikálních limitů. Konečné prodloužení, jako vnitřní vlastnost pryže, nastavuje práh pro iniciaci mikropoškození, zatímco reálná zatížení spektra, konstrukční návrh a složení materiálu společně určují, kdy je tento práh překročen. Pochopení tohoto vývoje – od mikro po makro – umožňuje inženýrům definovat realistické hranice trvanlivosti ve fázi návrhu, což umožňuje pouzdrům přiblížit se jejich teoretické životnosti ve složitém silničním prostředí, spíše než předčasně degradovat. Vítejte v objednávce VDI pouzdro ovládacího ramene 7L0407182E!
