Pouzdra ovládacích ramen hrají klíčovou roli v systému odpružení vozidla. Nejsou to pouze elastické konektory, ale také přímo určují trajektorii pohybu kola vzhledem ke karoserii, dráhu přenosu zatížení a celkové kinematické a elastokinematické vlastnosti vozidla. V důsledku rozdílů v konstrukčním uspořádání a geometrických vztazích vystavují různé typy zavěšení pouzdra ramen nápravy výrazně odlišným poměrům podélného, bočního a vertikálního zatížení. To zase klade výrazně odlišné konstrukční požadavky na radiální tuhost pouzdra, torzní poddajnost a dokonce i axiální charakteristiky. Tato varianta je přesně důvodem, proč pouzdra nejsou univerzální: inženýři musí přizpůsobit křivku tuhosti pouzdra, chování tlumení a geometrii speciálně typu odpružení, aby dosáhli optimální rovnováhy mezi ovladatelností, jízdním komfortem a životností (Můžete nás také kontaktovat, abyste se dozvěděli více o pouzdru ovládacího ramene VDI 6Q0407182.).

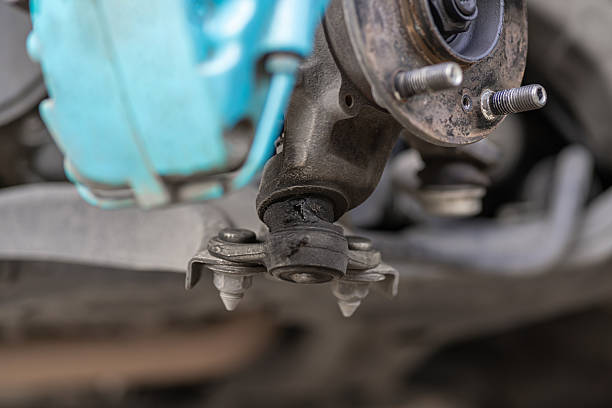

Odpružení MacPherson je nejběžnější základní nezávislé zavěšení, široce používané u předních náprav. Jeho charakteristickým rysem je jediné spodní rameno nápravy (typicky ve tvaru L nebo A), s horním koncem připojeným přímo ke karoserii a čepu řízení prostřednictvím pružinové vzpěry tlumiče. Tato konfigurace znamená, že spodní pouzdro příčného ramene nápravy musí současně nést většinu podélných a bočních zatížení plus část vertikálních zatížení. V podélném směru jsou brzdné nebo zrychlovací síly primárně přenášeny přes spodní příčné rameno na upevňovací bod pouzdra. Podélná zátěž často tvoří 40–60 % celkové zátěže – nejvyšší podíl – protože zde není žádná nadloktí, která by zátěž rozdělila. Pouzdro proto musí poskytovat dostatečnou podélnou poddajnost, aby absorbovalo nárazy vozovky, a přitom se vyvarovat nadměrné deformace, která by mohla způsobit nekontrolované změny sbíhavosti. V příčném směru jsou síly v zatáčkách sdíleny mezi spodním ramenem a stabilizátorem, takže radiální tuhost je kritická: vyšší radiální tuhost je nutná k tomu, aby odolala bočnímu posunutí, udržela stabilní úhly odklonu a zabránila nadměrnému naklánění karoserie nebo nedotáčivosti. Vertikální zatížení je však relativně nízké, protože je nese hlavně vzpěra; zde pouzdro podporuje určitý stupeň torzní poddajnosti, aby se přizpůsobilo odskoku/odskoku kola a rotačnímu pohybu během řízení. Přílišná radiální tuhost ohrožuje pohodlí; příliš vysoká torzní tuhost zvyšuje problémy s NVH. Pouzdra ramen nápravy MacPherson jsou tedy typicky navržena s radiální tuhostí výrazně vyšší než torzní tuhost – často faktorem 5 až 10 nebo více – s důrazem na radiální tuhost pro základní stabilitu ovládání a zároveň dolaďují torzní poddajnost prostřednictvím hydraulických nebo dutinových struktur, aby se zlepšila izolace vibrací.
Dvojité lichoběžníkové zavěšení představuje výkonnější klasické řešení, použité na přední i zadní nápravě. Vyznačuje se horním a spodním A-ramenem, které tvoří geometrii téměř rovnoběžnosti. Toto uspořádání umožňuje vyváženější rozložení zatížení: podélná zatížení (z brzdění/zrychlení) jsou primárně řešena spodním ramenem, ale horní rameno také sdílí část zatížení, čímž se podélný poměr snižuje na 30–40 % – mnohem nižší než u MacPherson. Obě ramena účinně odolávají bočnímu zatížení, rovnoměrně rozdělují síly v zatáčkách a výsledkem je nižší boční zatížení na pouzdro. Vertikální zatížení se podobně rozdělí mezi horní a dolní ramena, což vede k rovnoměrnějšímu namáhání. Klíčovou výhodou této geometrie je přesné ovládání pohybu kola, které dramaticky zvyšuje požadavky na torzní poddajnost: obě ramena musí umožňovat výrazné úhlové zkroucení během pohybu kola, aby bylo dosaženo ideálního paralelního pohybu a kontrolovaného odklonu. Radiální tuhost by mezitím měla zůstat středně vysoká, aby se zabránilo nadměrné elastické deformaci z rušivých parametrů vyrovnání. Pouzdra s dvojitým lichoběžníkovým ramenem se tak vyznačují nižší torzní tuhostí vzhledem k radiální tuhosti – typicky poměrem 1:1 až 1:3 – a často využívají asymetrické konstrukce nebo hydraulická pouzdra pro další změkčení torzní odezvy a zároveň posílení radiální tuhosti pro boční stabilitu. To umožňuje vynikající výkon při agresivní jízdě: lepší kontrola náklonu, stabilnější chování sbíhavosti/odklonu – ale také vyžaduje vyšší odolnost proti únavě a přesné dynamické vlastnosti pouzdra.
Víceprvkové zavěšení je nejflexibilnější a nejkomplexnější architektura nezávislého zavěšení, která obvykle používá tři až pět samostatných článků na zadní nápravě (a někdy i hybridní konfigurace na přední nápravě). Přiděluje různé stupně volnosti vyhrazeným spojům – včetně horních ramen nápravy, spodních ramen nápravy, vlečených ramen atd. – čímž se dosahuje vysoce oddělených drah zatížení. Podélná zatížení jsou obvykle řízena vyhrazenými vlečenými nebo podélnými rameny, takže podélný podíl zatížení pouzdra příčného ramene nápravy je nejnižší – často pod 20–30 % – díky odklonění zatížení nezávislými členy. Boční zatížení je rozloženo mezi více příčných článků, přičemž každé pouzdro nese pouze lokalizované boční síly, což vede k ještě nižším poměrům individuálního zatížení. Vertikální zatížení je rovněž sdíleno mezi více upevňovacími body, čímž se udržuje nízká špičková napětí. Tato vysoká úroveň funkčního oddělení umožňuje každému pouzdru ramene nápravy plnit vysoce specializovanou roli: některé polohy (např. pouzdra předního spodního ramene nebo pouzdra vlečeného ramene) upřednostňují radiální tuhost, aby odolávaly bočním/podélným rázům a zachovávaly geometrickou přesnost; jiné (např. pouzdra horního ramene nebo táhla ovládání sbíhavosti) vyžadují extrémně vysokou torzní poddajnost, aby umožnily přirozené zkroucení kola a změnu sbíhavosti během rozskoku, což umožňuje efekty „pasivního zadního řízení“. Poměr radiální a torzní tuhosti ve vícečlánkových systémech se drasticky liší podle funkce spoje – některé upřednostňují vysokou radiální tuhost, jiné dominují v torzní pružnosti. Tento „role-specific“ přístup poskytuje víceprvkovým závěsům výjimečně široký rozsah ladění mezi komfortem a ovladatelností, ale také to znamená, že design pouzdra musí být vysoce přizpůsoben: pouzdra na různých místech na stejném vozidle se mohou výrazně lišit – dokonce i ve složení materiálu a vnitřní struktuře.
Odpružení MacPherson nutí pouzdro příčného ramene nápravy, aby fungovalo jako „všeobecný“ s vysokým podílem podélného a radiálního zatížení, přičemž základní stabilita značně závisí na radiální tuhosti; dvojité lichoběžníkové rameno snižuje zatížení pouzder díky sdílení zatížení se dvěma rameny a klade větší důraz na torzní poddajnost pro přesnou kinematiku; multi-link plně decentralizuje zatížení a přiřazuje každému pouzdru specializovanou funkci, kde se radiální nebo torzní požadavky liší podle polohy. Tento zásadní rozdíl v zatížení a funkčních požadavcích přímo vysvětluje, proč pouzdra nejsou zaměnitelné generické díly. Inženýři musí vybrat nebo navrhnout každé pouzdro na základě konkrétní geometrie zavěšení, spektra zatížení a výkonnostních cílů – rozhodnout, zda upřednostnit radiální tuhost (pro odpor valivého pohybu a udržení vyrovnání), torzní poddajnost (pro filtraci vibrací a kloubové spojení) nebo vyvážený kompromis – aby stejný model pouzdra mohl vykazovat zcela odlišné „osobnosti“ při instalaci v různých architekturách zavěšení. Vítejte v objednávce VDI pouzdro ovládacího ramene 6Q0407182!
