(Super podrobné, vhodné pro začátečníky, včetně nejvyhledávanějších klíčových slov)
Tento návod platí pro MK4 Jetta, Golf 4, Golf GTI (1999–2005).

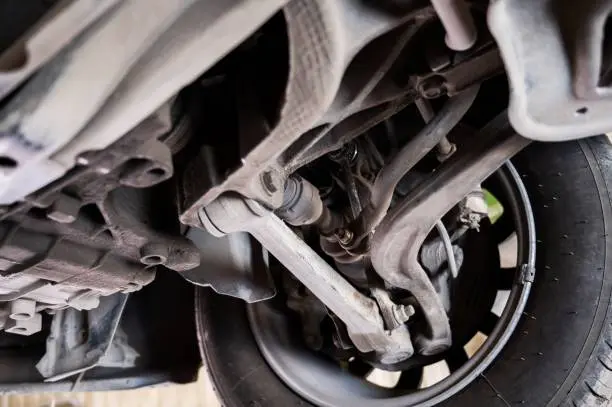

90 % majitelů, kteří slyší hlasité „skřípání“ nebo „sténání“ z přední části přes nerovnosti nebo během zatáček – jde téměř vždy o suchá nebo opotřebovaná pouzdra přední kyvné tyče. Stačí je namazat nebo vyměnit a hluk zcela zmizí (Jako VDI Sway Bar Bushing 4D0411327J).
Příklad vozu v této příručce: 1999.5 Jetta GLS VR6
Veškeré operace na vlastní nebezpečí. Udělejte si čas na sledování během odstraňování - instalace bude hladká.
Přední výkyvné tyče VW MK4 se dodávají minimálně ve dvou průměrech:
21 mm (nejstarší vozy a základní odpružení)
23 mm (pozdější modely, sportovní/sportovní vozy a některé/všechny 2000+ VR6)
Můj 1999.5 VR6 používá 21 mm.
Původní pouzdro: 1J0-411-314-C → Upgrade/náhrada: 1J0-411-314-R
Držák se také změnil: 1J0-411-336-C → 1J0-411-336-D (nový tvar odpovídá pouzdru R)
Pro 23mm tyč:
Staré: 1J0-411-314-G → Nové: 1J0-411-314-T
Držák: všechny nyní používají novější 1J0-411-336-D
Změřte průměr kyvné tyče pomocí posuvných měřítek, NEBO
Odstraňte jedno staré pouzdro a zkontrolujte poslední písmeno: • Končí na C → kupte R • Končí na G → kupte T • Již R nebo T → kupte další R • Již T → kupte další T
Dvakrát potvrďte číslo dílu u prodejce. Neručím, pokud si objednáte špatně!
Potřeba kompletní výměny: 2 pouzdra + 2 držáky
Pokud vaše auto již má držáky „D“ → kupte pouze 2 pouzdra.
Pracovní doba: Zkušená ~1 hodina, mazání poprvé ~2 hodiny, výměna poprvé ~1–1,5 hodiny nyní.
Dobrá zpráva: NENÍ třeba shazovat pomocný rám! Lze provádět na zemi, rampách nebo stojanech na zvedáky. Vřele doporučuji zvednout auto + sundat přední kola pro obrovský pracovní prostor.
Pokud pracujete na zemi/rampach → přejděte na krok 6. Pokud zvedáte auto a jste nový → postupujte podle mé metody. VÁŽNÉ VAROVÁNÍ: Pokud si nejste 100% jisti, auto nezvedejte! Špatné body zvedáku = auto spadne.
Zvedák pod továrním štípacím svarem (žlutá šipka na obrázku), podložka se dřevem/gumou pro ochranu laku.
Umístěte podpěry zvedáku úplně vpředu na hlavní lištu rámu (červená šipka), co nejvíce dopředu, ale ne na zakřivenou hranu. Nejlepší místo je přímo pod malým otvorem v kolejnici. Mezi stojan a kolejnici jsem vložil dvojitý karton.
Spusťte na jeden stojan, opakujte druhou stranu. Než půjdete dolů, třikrát zkontrolujte stabilitu!
Umístění pouzdra = zelená šipka, jedna na každé straně.
Nejprve demontujte oba koncové články kyvné tyče ze spodních příčných ramen (16mm šroub dole – červená šipka). Tento krok je povinný, jinak se držák nesundá.
Pokud je vůz zvednutý a kola vypnutá → otočte volant do plné polohy na jednu stranu, abyste mohli pracovat s protějším pouzdrem (úplně vlevo = pracovat na pravé straně). Tím se botka spojovací tyče odklopí z cesty.
Pouzdro a držák jsou umístěny přímo před patkou spojovací tyče (žlutá šipka). Držák má nahoře jeden 13mm šroub (červená šipka) a dole hák, který se zacvakne do pomocného rámu.
Pomocí malého ráčnového klíče odstraňte 13mm šroub (velké klíče se nevejdou).
Po uvolnění šroubu vypáčte horní část držáku směrem dozadu a zároveň zvedněte výkyvnou tyč – spodní hák vyskočí ze slotu pomocného rámu. Poprvé může trvat 10 minut vrtění; teď to udělám za <2 min.
Jakmile je držák vypnutý, stačí vytáhnout dělené pouzdro z lišty.
Červená = otvor pro šroub, žlutá = spodní hák, zelená = rozštěpení pouzdra – nyní vidíte, proč je těsný!
Pokud chcete pouze promazat → vnitřek pouzdra bohatě nastříkejte silikonovým mazivem (vodotěsné víceúčelové), znovu nainstalujte a přejděte ke kroku 18.
• Staré pouzdro C (220 000 mil) prasklé a tvrdé
• Nové měkčí pouzdro R + tovární silikonový povlak (neotírejte ho)
• Nový D držák má extra vyboulení, které odpovídá novému tvaru pouzdra
• Nový vnitřní průměr pouzdra ~2mm menší → mnohem těsnější uložení
Znovu nainstalujte: Nastříkejte kyvnou tyč silikonovým mazivem → roztáhněte novou objímku a nasuňte ji (rozdělená směrem dopředu, malý výstupek směřující dolů), dokud nedosedne na doraz na tyči.
Nejtěžší část: Zasuňte držák zezadu za pouzdrem, zahákněte nejprve spodní část do pomocného rámu, kývejte tyčí nahoru/dolů, dokud se hák nezachytí, poté zatlačte držák dopředu, aby pouzdro zcela dosedlo.
Pokud se horní část držáku dotýká pomocného rámu nebo je do ~1 cm od pomocného rámu → nainstalujte 13mm šroub (25 Nm / 18 ft-lbs) a přejděte ke kroku 24.
Nové těsnější pouzdro odtlačí držák. Tovární samořezný šroub je příliš krátký.
Řešení: Koupit v železářství
• 2 × M8 × 20 mm běžné šrouby
• 1 × šroub M8 × 25 mm
Pomocí 25mm šroubu nejprve zatáhněte držák úplně dovnitř (bude se vysouvat dolů), poté vyměňte za 20mm šroub. Točivý moment 25 Nm.
(Právě jsem použil nové šrouby; netestoval jsem, zda starý samořezák poté funguje.)
Otočte řízení úplně na druhou stranu a opakujte pro druhou stranu.
Znovu nainstalujte obě koncová ramena na spodní příčná ramena — 16mm šroub 45 Nm (33 ft-lbs).
Snižte vůz, pokud byl zvednut.
Hotovo! Přední výkyvná tyč je opět zcela tichá!
Otázky vítány kdykoli. Text je pouze orientační. Pro konkrétní opravy automobilů se prosím obraťte na místního automechanika.
